近年來，中錳鋼因具有優異的強塑積（抗拉強度與斷后伸長率的乘積）同時經濟性及可制造性而得到了越來 越 多 的 關 注。中錳鋼通常含有質量分數 ３％～１０％左右的 Ｍｎ元素，在熱軋或冷軋后的組織 為馬氏體，經過α＋γ兩相區逆轉變退火處理而獲得 超細的鐵素體＋亞穩奧氏體的復相組織，其中的亞 穩奧氏體體 積 分 數 最 高 可 達６０％。這些 亞 穩 奧 氏 體在拉伸形變過程中逐步發生 ＴＲＩＰ（Ｔｒａｎｓｆｏｒｍａ－ ｔｉｏｎ－ｉｎｄｕｃｅｄｐｌａｓｔｉｃｉｔｙ）效應，從而獲得抗拉強 度 為 ８００～１６００ＭＰａ、斷后伸長率為２０％～７０％、強塑積 為２５～５０ＧＰａ·％的優異力學性能。

１ 實驗材料和方法

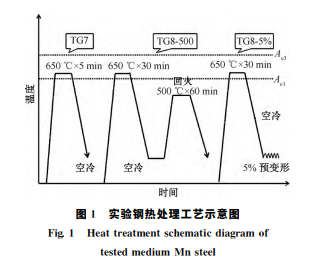

實驗材料為工業試制的０．１Ｃ－５Ｍｎ鋼熱軋鋼板 （厚６．０ｍｍ），其化學成分（質量分數，％）為：Ｃ０．１， Ｍｎ５．０，Ｓｉ０．０１，Ｆｅ余量。通過 Ｔｈｅｒｍａｌ－Ｃａｌｃ軟件 （ＴＣＦＥ８數據庫）計算了實驗鋼 Ａｅ１和 Ａｅ３溫度分別 為６１０℃和７４０℃。對該熱軋板在實驗室電阻爐中 進行６５０℃的兩相區退火處理，保溫時間分別為５ ｍｉｎ（編號為 ＴＧ７）和３０ｍｉｎ（編號為 ＴＧ８），隨后空 冷至室溫。為了模擬鋼板表面處理過程中溫度升高 的影響，將一部分退火３０ｍｉｎ的試樣加熱到５００℃ 進行回火處理，保溫時間為６０ｍｉｎ，隨后空冷（編號 為 ＴＧ８－５００）。此外，為考察變形后中錳鋼的氫脆敏 感性，將其余的退火３０ｍｉｎ試樣沿著鋼板軋制方向 取板狀拉伸試樣（寬度５ｍｍ、厚度１．５ｍｍ、標距１５ ｍｍ），在 ＳＵＮＳ／ＵＴＥ５３０５ 型 材 料 試 驗 機 上 進 行 ５％預變 形，拉 伸 速 率 為 １ｍｍ／ｍｉｎ（編 號 為 ＴＧ８－ ５％）。上述實 驗 鋼 的 處 理 工 藝 如 圖 １ 所 示。對 于 ＴＧ７及 ＴＧ８－５００樣，沿著鋼板軋制方向取板狀拉伸 試樣（寬度５ｍｍ、厚度１．５ｍｍ、標距１５ｍｍ）。

采用ＺｅｉｓｓＥＶＯ１８型掃描電子顯微鏡（ＳＥＭ） 和 ＨＩＴＡＣＨＩＨ－８００型透 射 電 鏡（ＴＥＭ）觀察 不 同處理狀 態 試 樣 的 微 觀 組 織 形 貌，加 速 電 壓 為 ２００ ｋＶ。從試樣上線切割０．４ｍｍ 厚的薄片，在砂紙上 均勻磨到４０μｍ 以下，并沖成直徑為３ｍｍ 的圓片， 然后在電解減薄雙噴儀上進行電解拋光，雙噴溶液 為６％（體積分數）高氯酸酒精，溶液溫度為－２０℃。 采用 日 本 理 學 Ｄ／ＭＡＸ ２５００ 型 Ｘ 射 線 衍 射 儀 （ＸＲＤ）測定實驗鋼中的奧氏體含量，選用 Ｃｕ靶，步 長為２（°）／ｍｉｎ，ＸＲＤ試樣尺寸為２ｍｍ×５ｍｍ×１０ ｍｍ，用 砂紙手工磨光后進行電解拋光。

２ 實驗結果

實驗鋼經 ６５０℃ 兩相區等溫退火 ５ｍｉｎ（ＴＧ７ 樣）組織為板條狀，且存在大量白色顆粒狀組織。實驗鋼經過３０ｍｉｎ兩相區退火后再經５００ ℃回火（ＴＧ８－５００樣）后，其微觀組織與 ＴＧ７有明顯 區別，板條狀組織不明顯且在原奧氏體晶界上有大 量白色顆粒狀組織。兩相 區 退 火３０ｍｉｎ 的試 樣 經 過 ５％ 預變 形（ＴＧ８－５％樣）后其 組 織 與 ＴＧ７類似，為板 條 狀 組 織。鑒于 ＳＥＭ 分辨 能 力 有 限，為 觀 察 實 驗 鋼 中 板 條狀組織和奧氏體晶界處的碳化物，采 用 ＴＥＭ 對 實驗鋼的微 觀 組 織 形 貌 進 一 步 分 析，如 圖 ３ 所 示。ＴＧ７樣板條狀組織為奧氏體 （黑灰色）＋鐵素體（灰白色）組成的兩相組織，板 條較為細小，在馬氏體板條束界和原奧氏體晶界處 還形成少量等 軸 狀 奧 氏 體?？?見，３ 種 實 驗 鋼 在１０５～１４０℃ 附 近 有 一 較 強 的 氫 逸 出 峰， 在３５０℃附近 有 一 較 弱 的 氫 逸 出 峰。 鋼 中 的 氫 一般可分為可擴散氫和非擴散氫，通 常 認 為 低 溫 側逸出的氫為室溫可擴散性氫（大 約 ３００℃ 以 下逸出 的 氫），而 高溫逸出的氫為室溫不可擴散性 氫，且鋼的氫脆敏感 性主要受可擴散氫的影 響。

３ 分析討論

對此，上海博迅通過上述分析得出影響高強度鋼氫脆敏感性的主要因素包括應力、可擴散 氫 含 量 及 組 織 和 強 度 水 平 等 材 料 特 征。 ＴＧ８－５００樣強 度 水 平 最 高，可擴散氫含量居中， 但其氫脆敏感性卻最低，這顯然主要與這３種實驗鋼的組織特征有關，即回火處理及預變形影響實驗 鋼的微觀組織及氫吸附逸出特征，進而影響其氫脆 敏感性。值得注 意 的 是，３種 不 同 狀 態 實 驗 鋼 的 強 塑積差異較 小。這表 明，適當的回火處理在 不明顯降低強塑積的提前下，可大幅度地降低實驗 鋼的氫脆敏感性；而較小的預變形盡管使氫脆敏感 性有所提高，但強塑積變化不明顯。





免責聲明：文章僅供學習和交流，如涉及作品版權問題需要我方刪除，請聯系我們，我們會在第一時間進行處理。
